| |
| ① 다이아몬드와 모조석 표면에 입김을 불어서 각기 표면에 생긴 응결 현상이 없어지는
속도 |
| 는 보는방법 - 다이아몬드는 물과 친화력이 없으므로 금방 사라진다. |
 |
| ② 물방울 검사: 다이아몬드와 모조석 표면에 작은 물방울을 만들면,
다이아몬드에서는 물방울이 오 |
| 랫동안 모여 있으나, 모조석에서는 물방울 금방 퍼진다. |
|
| ③ 펜 검사: 특수 유성잉크를 넣어 사용하는 다이아몬드 펜으로
직선을 그을 때, 다이아몬드는 선으 |
| 로 그어지지만, 모조석에서는 잉크가 방울방울 떨어진다. |
|

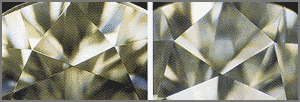

| ④ 투과 판독 실험 |
| : 이상적인 비율로 컷팅 된 브릴리언트 형 다이아몬드의 테 |
| 이블 면을 직선이나 글자가 쓰인 흰종이 위에 놓으면, 크라 |
| 운으로 입사한 광선이 퍼빌리언 밖으로 통과하지 않으므로 |
| 직선이나 글자가 보이지 않게 된다. 그러나 모조석에서는 |
| 빛이 많이 통과하게 되므로 직선이 보이게 된다. |
| 돌의 굴절율이 낮을수록 투과판독 효과가 크다. |
|
 |
|
|
| ⑤ 열 전도율계: 열 전도성이나 반사도를 측정할 수 있는 듀오
테스터(Duotester)를 사용하면 가장 |
| 확실하게 식별할 수 있었다. |
| 그러나 최근 모이사나이트가 다이아몬드 감별에 사용되던 열전도 테스터기에 통과하는 특성이 있어 |
| 서 어려움이 있었으나 광학 특성에서 다이아몬드가 단굴절인 반면 합성 모이사나이트는 복굴절로 되 |
| 어 있어 결정적인 감별 포인트를 제공한다. |
|
| ⑥ 다이아몬드와 모조석들의 경도
차이가 |
| 대단히 크므로 다이아몬드의 패싯과 패싯의 |
| 경계선들은 아주 날카로우나, 유사석들의 패 |
| 싯 능선부드른 약간 둥그스름함을 느끼게 되 |
| 므로 식별이 가능한 경우가 많다. 또한 강옥 |
| 으로 그었을 때 긁히지 않으면 다이아몬드다. |
|
 |
|
|
| ⑦ 연 X선(Soft X-ray)을 쪼이게 되면 다이아몬드는
가벼운 탄소로 되어 있으므로 거의 모든 X이 |
| 통과하지만, 기타 모조석은 원자번호가 큰 원소들로 이루어져 있기 때문에 X선을 상당량 흡수한다. |
| 따라서 다이아몬드와 모조석을 필름 위에 놓고 X선을 통과시키면 노출정도에 차이가 생기게 된다. |
|
| ⑧ 투영법: 보석을 옥화메틸렌 용액에 넣고 테이블을 밑으로 해서
침적시킨 후 배경을 희게 히고, 펜 |
| 라이트와 같은 광원을 비추면 흰 배경에 비친 그림자를 보고 식별한다. |
|
| ⑨ 침적법: 보석을 옥화메틸렌 용액 속에 침적시켜 릴리프(Relief:
윤곽)을 관찰한다. |
| YAG → GGG→ C.Z → 스트론튬 티타네이트 → 다이아몬드 순으로 릴리프가 높다. |
|
| ⑩더블링 |
| : 합성 루틸은 복굴절율이 커서(0.287) 극히 강한 더블링 효과를 . |
| 나타낸다지르콘도 더블링이 나타난다. |
| |
|
 |
|
|
| ⑪ 연마선의 방향: 다이아몬드의 연마선의 방향은 면마다 틀리나
유사석은 대개 면마다 연마 방향이 |
| 같다. |
|
| ⑫
다이아몬드의 전형적인 특징인 |
| 성장마크(Trigon)와 그레인 라인을
관찰한다. |
| |
| |
|
 |
|
| |
| 다이아몬드와 모조석으로 사용되는 보석물질과의 보석학적
성질 비교는 다음과 같다. |
| 다이아몬드와 모조석을 구별하는 방법으로 여러 가지가 있으나
간단하게 검사해 보는 방법 |
| 몇 가지는 표 다음에서 설명한다. |
| 대용품과의 식별법 |
| |
다이아몬드 |
스트론티움
타이트넷 |
C.Z(합성큐빅지르코니아 |
야 그 |
G. G. G. |
합성 루틸 |
| 광 학 성 |
SR |
DR(U+) |
| 굴 절 률 |
2.417 |
2.409 |
2.150 |
1.833 |
1.970 |
2.62~2.90 |
| 비 중 |
3.52 |
5.13 |
5.80 |
4.60 |
7.05 |
4.25 |
| 분 산 도 |
0.044 |
0.190 |
0.060 |
0.028 |
0.045 |
0.330 |
| 광 택 |
금강 |
유리~아금강 |
아금강 |
유리~아금강 |
유리~아금강 |
유리 |
| 투 과 |
안됨. |
안됨. |
약 |
강 |
중 |
안됨. |
| 투 영 법 |
 |
 |
 |
 |
 |
|
| 침 적 법 |
높은 릴리프 |
높은 릴리프 |
중 정도의릴리프 |
잘 보이지 않음. |
낮음~중 정도의 릴리프 |
높은 릴리프 |
| 경 도 |
10 |
5~6 |
8.5 |
8.5 |
6.5 |
6~6.5 |
| 연마선, 마모 |
연마선이 면마다 방향이 다름 |
연마가 조잡, 마모된 패싯 능선부 |
연마흔적 |
연마흔적 |
연마가 조잡 |
마모된 패싯 능선부 |
| 자외선 형광 |
x~대개 청색,장파가 강함 |
대개 반응 없음 |
x~오렌지(장파), x~녹황색(단파) |
x~오렌지(장단파) |
핑크를 띤 오렌지(단파) |
반응없음 |
| 프 렉 치 |
계단상, 목쇄상 |
패각상 |
패각상 |
패각상, 불규칙 |
패각상 |
패각상, 불규칙 |
| 내 포 물 |
성장마크, 그레인선, 수염상 거들 |
기포, 지문상 플럭스 |
늘어선 기포, 황색의 플럭스 |
기포, 플럭스(녹색- 커브선) |
기포, 평평한 삼각형 내포물 |
기포 |
| 스펙트럼 |
415.5, 497, 504,594nm |
특징적인 것이 없음 |
특징적인 것이 없음 |
없음 |
450, 455,462에 흡수선, 400~420nm에
흡수선 |
400~430nm에 흡수대 |
| 퍼빌리언 색 |
오렌지~청색 |
다수의 스펙트럼 컬러 |
대부분의 면은 오렌지 |
청색~보라색 |
오렌지~청색 |
스펙트럼 컬러 |
| 펜 검 사 |
변화가 없다 |
그은 선이 점선으로 뭉쳐서 변한다. |
| 물방울 검사 |
오랫동안 구의 형태 유지 |
빨리 퍼져 버린다. |
| 입 김 법 |
빨리 걷힌다 |
천천히 걷힌다. |
| 기 타 |
면 모서리가 예리함 |
|
뿌연 투명도 |
|
갈색을 띤 바탕색 |
황색을 띤 바탕색, 강한 더블링 |
|
|
